傘齒輪閥門驅動裝置介紹
來源：本站原創 作者：master 發布時間：2020-9-11 11:26:29 點擊數：386
閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門通常會通過閥門控制系統控制。閥門驅動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。目前很多的傘齒輪閥門驅動裝置通常包括殼體、側蓋和底座，所述的殼體內設有盤齒、傳動件和銅螺母，其中底座上設有傘齒，傘齒插入到殼體的腔體內并與盤齒相嚙合，銅螺母與閥桿相嚙合，盤齒和銅螺母之間通過傳動件連接，使得傘齒輪閥門驅動裝置結構比較復雜，裝配難度高，而且通過傳動件連接還存在成本較高，傳遞不可靠等缺點。

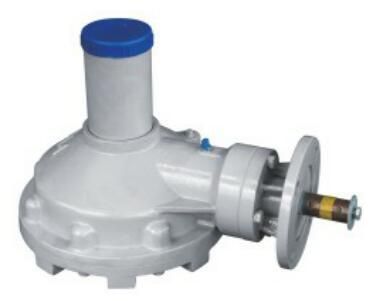

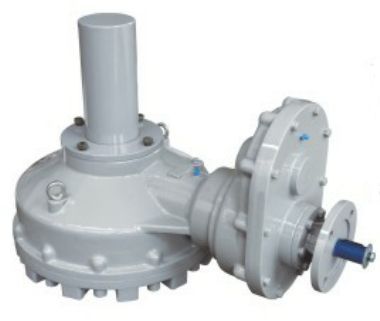

為了介紹這一問題，于是有一些閥門廠家（博豪閥門）研發了一種新的傘齒輪閥門驅動裝置，其具體方案如下：
一種傘齒輪閥門驅動裝置，包括殼體、側蓋和底座，所述的殼體內設有盤齒和連接件，所述的底座上設有傘齒，所述的傘齒插入到殼體的腔體內并與盤齒相嚙合，所述的殼體上設有安裝孔，所述的側蓋上設有壓板，所述的連接件一端設于安裝孔內，連接件的另一端設于壓板的通孔內，所述的盤齒上設有凹凸部，所述的連接件上設有與盤齒凹凸部對應的凸凹部，所述的盤齒和連接件通過所述的凸凹部構成周向聯動配合。
作為本實用新型的一種改進，所述盤齒的端面沿其中心線向外凸出形成所述的凹凸部，所述連接件的圓周表面沿其徑向上向外凸出形成所述的凸凹部。
作為本實用新型的進一步改進，所述的壓板和側蓋通過設于沉頭孔內的螺釘相連接。
作為本實用新型的進一步改進，所述的側蓋上設有螺紋孔，所述的壓板上設有臺階缺口，所述的螺紋孔和臺階缺口構成所述的沉頭孔。
作為本實用新型的進一步改進，所述連接件兩端通過端面軸承與側蓋、壓板相連接。
作為本實用新型的進一步改進，所述的盤齒上設有容置槽，所述的壓板上設有凹槽，所述的兩個端面軸承分別設于容置槽和凹槽內。
作為本實用新型的進一步改進，所述的連接件為銅螺母。
新的傘齒輪閥門驅動裝置有益效果是，盤齒與連接件直接連接，使得本實用新型減少了中間部件，降低了生產加工成本，更加方便殼體內其他部件的安裝，減少了體積，使得本實用新型更容易裝配，使用范圍更廣。
